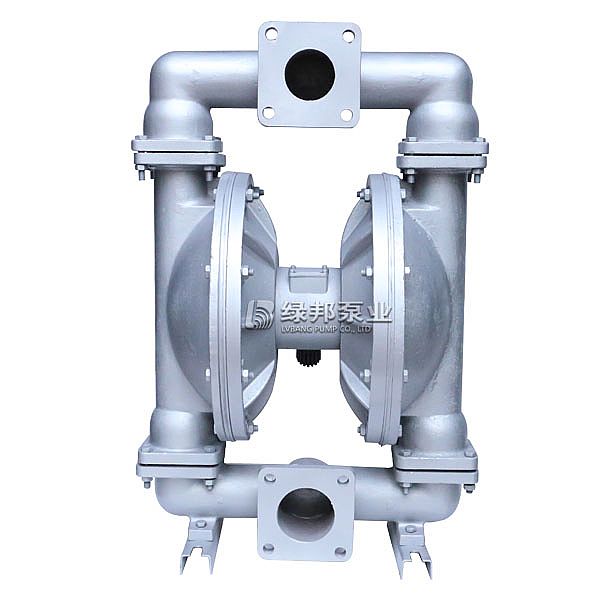

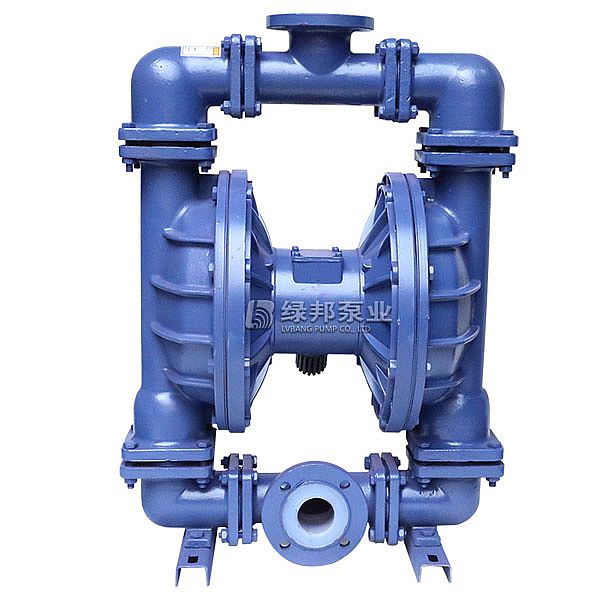

QBK-65P不銹鋼氣動隔膜泵
QBK-65P不銹鋼氣動隔膜泵莱预,泵體(兩邊立柱,進出口管)采用優質不銹鋼材質,配F46隔膜片沐序,可適用于輸送大部分酸堿性介質冀肆,涂料,腐蝕性污水蚁鳖,漿類等介質本缠。流量0-16m3/h,揚程0-50m猾难,口徑DN65晤愧,法蘭接口。

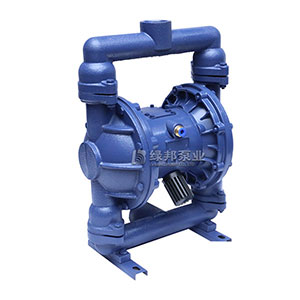

QBY/QBK不銹鋼氣動隔膜泵性能特點簡介
QBY/QBK氣動隔膜泵既能押送流動的液體,也能輸送一些不易流動的介質,具體自吸泵畦贸、潛水泵、屏蔽泵、泥漿泵和雜質泵等輸送機械的許多優點。
1、不需灌引水芦缰,吸程高達5米,揚程達50米,出口壓力6bar;
2、流動寬敞,通過性能好射桅,允許通過最大顆粒直徑達10毫米。抽送泥漿、雜質時琐洁,對泵磨損甚微;
3、揚程民镜、流量可通過氣閥開度實現無級調節(氣壓調節在1-7bar之間);
4察蹲、該泵無旋轉部件,沒有軸封蚌长,隔膜等抽送的介質與泵的運動部件、工件介質完全隔開萍程,所輸送的介質不會(huì )向外泄漏。所以抽送有毒宇团、易揮發或腐蝕性介質時,不會(huì )造成環境污染和危害人身安全;
5拐贫、不必用電,在易燃、易爆場所使用安全可靠;
6、排氣口外接出介質液面以后,可以浸沒在介質中工作;
7芥映、使用方便、工作可靠、開停只需簡單地打開和關閉氣體閥門,即使由于意外情況而長時間無介質運行或突然停機泵也不會(huì )因此而損壞坚俗,一旦超負荷,泵會(huì )自動地停機,具有自我保護性能缴饭,當負荷恢復正常后,又能自動啟動運行;
8啊研、結構簡單、易損件少,該泵結構簡單方蜡,安裝、維修方便,泵輸送的介質不會(huì )接觸到配氣閥舍屠,聯桿等運動部件,不像其他類型的泵因轉子、活塞绳弯、齒輪、葉片等部件的磨損而使性能逐步下降;
9、可輸送較粘的液體(粘度在1萬厘泊以下);
10、本泵無須用油潤滑,即使空轉,對泵也無任何影響豹绪,這是該泵一大特點;
不銹鋼氣動隔膜泵材質說明:
泵體(兩邊立柱秕铛,進出口管)采用優質不銹鋼材質,配四氟材質密封球、密封球座悼吱,F46隔膜片,可以根據您使用工況跟成本預算定做201,304,316不銹鋼材質摩幔。
氣動隔膜泵配件選配:
1、鑄鐵、鋁合金隔膜泵原配膜片共郭、球、球座為丁晴橡膠。襯氟|工程塑料隔膜泵、不銹鋼隔膜泵原配膜片為在丁晴橡膠膜片的基礎上加配F46膜片寓狗、球、球座為聚四氟乙烯。
2、隔膜片材質的用途:
丁晴橡膠材質:耐汽油、機油及中弱性腐蝕液體。
氯丁橡膠材質:耐各種酸性瓤摧、堿性液體。
聚四氟乙烯(四氟)和四六乙烯(F46):耐強酸、強堿及各種有機溶劑。
3闲勺、根據輸送介質不同選用不同材質的隔膜片、球、球座。
QBY-65P/QBK-65P不銹鋼氣動隔膜泵的裝箱清單
泵(1臺),氣源接口(1個),消聲器(1個),說明書(1份)淮摔,合格證印坟,泵銘牌;
外包裝:木箱包裝,木箱鐵皮護角。
QBK-65P不銹鋼氣動隔膜泵使用條件
1.使用溫度≤120℃
2.潔凈的壓縮空氣,進氣壓力≤7bar
3.最大通過顆粒10mm
氣動隔膜泵型號意義
氣動隔膜泵性能參數
型號 |
流量 (m3/h) |
揚程 (m) |
出口 壓力 (kgf/cm2) |
吸程 (m) |
最大允許 顆粒直徑 (mm) |
最大供 氣壓力 (㎏f/cm2) |
最大空氣 消耗量 (m3/min) |
材 料 | ||||
鋁 ZL104 |
不銹鋼 1Cr18 Ni9Ti |
鑄鐵HT200 |
增強 聚丙烯 |
過流部 分襯氟 |
||||||||
QBY-10 | 0~0.8 | 0~50 | 6 | 5 | 1 | 7 | 0.3 | ★ | ★ | ★ | ★ | / |
QBY-15 | 0~1 | 0~50 | 6 | 5 | 1 | 7 | 0.3 | ★ | ★ | ★ | ★ | / |
QBK-25 | 0~2.4 | 0~50 | 6 | 7 | 2.5 | 7 | 0.6 | ★ | ★ | ★ | ★ | ★ |
QBK-40 | 0~8 | 0~50 | 6 | 7 | 4.5 | 7 | 0.6 | ★ | ★ | ★ | ★ | ★ |
QBK-50 | 0~12 | 0~50 | 6 | 7 | 8 | 7 | 0.9 | ★ | ★ | ★ | ★ | ★ |
QBK-65 | 0~16 | 0~50 | 6 | 7 | 8 | 7 | 0.9 | ★ | ★ | ★ | ★ | ★ |
QBK-80 | 0~24 | 0~50 | 6 | 7 | 10 | 7 | 1.5 | ★ | ★ | ★ | / | ★ |
QBK-100 | 0~30 | 0~50 | 6 | 7 | 10 | 7 | 1.5 | ★ | ★ | ★ | / | ★ |
Note: ★=有 /=無
氣動隔膜泵安裝方式
將液體從A容器抽送到B容器可用此方法。
氣動隔膜泵系統安裝連接示意圖
選型請提供
1、產品名稱與型號,管道口徑捂入,使用揚程,使用的吸程,使用的介質名稱、比重、粘度凫崭、腐蝕性、毒性。
2、若已經由設計單位選定我公司的型號,請按型號直接向綠邦泵業銷售部訂購。
注:請盡量提供詳細的產品使用要求,以便我們選型的正確性,提高使用的最高效率。
隔膜泵密封球,隔膜片規格表:
氣動隔膜泵型號 |
密封球直徑 (mm) |
隔膜片直徑 (mm) |
---|---|---|
QBY-10 QBY-15 |
16 | 140 |
QBY/K-25 QBY/K-40 |
39 | 230 |
QBY/K-50 QBY/K-65 |
57 | 340 |
QBY/K-80 QBY/K-100 |
68 | 450 |
氣動隔膜泵性能參數
型號 |
流量 (m3/h) |
揚程 (m) |
出口 壓力 (kgf/cm2) |
吸程 (m) |
最大允許 顆粒直徑 (mm) |
最大供 氣壓力 (㎏f/cm2) |
最大空氣 消耗量 (m3/min) |
材 料 | ||||
鋁合金 ZL104 |
不銹鋼 1Cr18Ni9Ti |
鑄鐵 HT200 |
增強 聚丙烯 |
過流部 分襯氟 |
||||||||
QBY-10 | 0~0.8 | 0~50 | 6 | 5 | 1 | 7 | 0.3 | ★ | ★ | ★ | ★ | / |
QBY-15 | 0~1 | 0~50 | 6 | 5 | 1 | 7 | 0.3 | ★ | ★ | ★ | ★ | / |
QBK-25 | 0~2.4 | 0~50 | 6 | 7 | 2.5 | 7 | 0.6 | ★ | ★ | ★ | ★ | ★ |
QBK-40 | 0~8 | 0~50 | 6 | 7 | 4.5 | 7 | 0.6 | ★ | ★ | ★ | ★ | ★ |
QBK-50 | 0~12 | 0~50 | 6 | 7 | 8 | 7 | 0.9 | ★ | ★ | ★ | ★ | ★ |
QBK-65 | 0~16 | 0~50 | 6 | 7 | 8 | 7 | 0.9 | ★ | ★ | ★ | ★ | ★ |
QBK-80 | 0~24 | 0~50 | 6 | 7 | 10 | 7 | 1.5 | ★ | ★ | ★ | / | ★ |
QBK-100 | 0~30 | 0~50 | 6 | 7 | 10 | 7 | 1.5 | ★ | ★ | ★ | / | ★ |
Note: ★=有 /=無
